Note: To enable customization of dimension styles, you need to install G&G Dimension (no license required)

Plugin for SketchUp:

1. Overview

The Grid Creation Plugin is a powerful and convenient tool designed for architects, engineers, and designers working in SketchUp. This plugin allows you to quickly generate professional-grade grid systems, supporting design layouts and technical drawings with precision according to construction standards.

2. Key Features

• Quick Grid Creation:

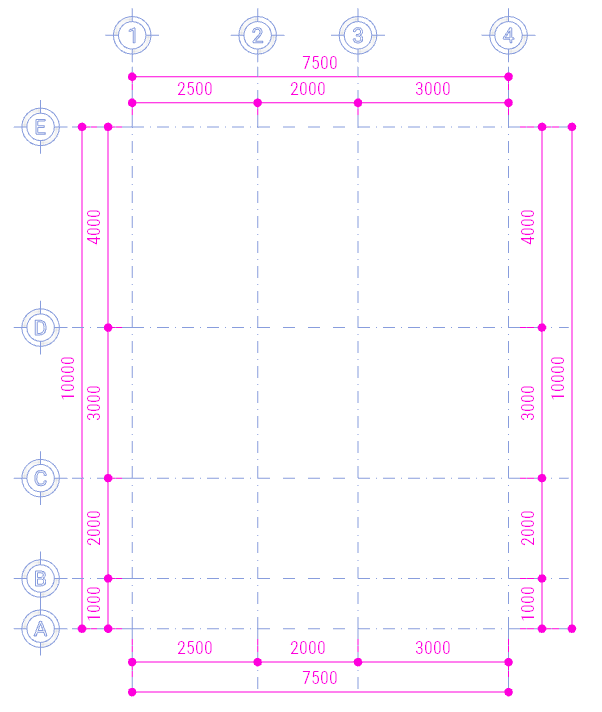

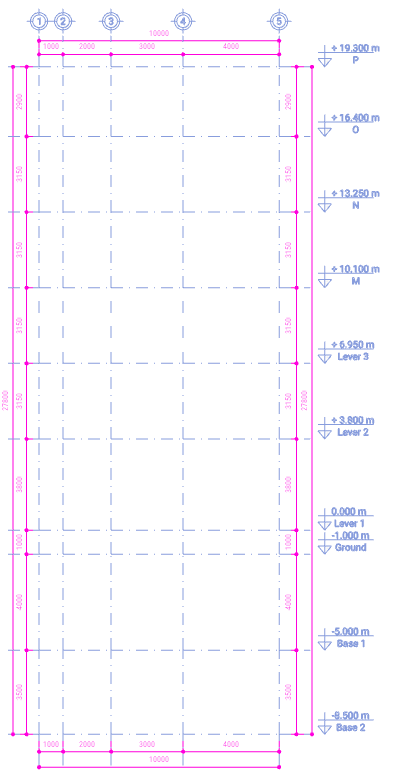

  With just a few clicks, the plugin enables you to create rectangular or radial grid systems with customizable axis count, spacing, and labeling format.
• Automatic Axis Labeling:
  Axes are automatically numbered or labeled (A, B, C...) in order, ensuring consistency in your drawings.
• Easy Customization:
  You can adjust the grid's dimensions, style, or position during the design process without manually modifying individual elements.

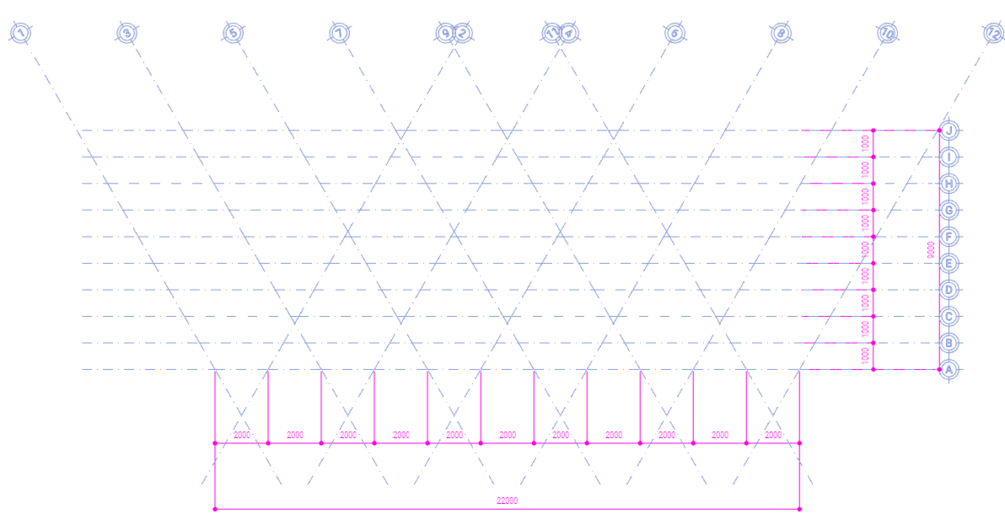

• Supports Various Grid Types:

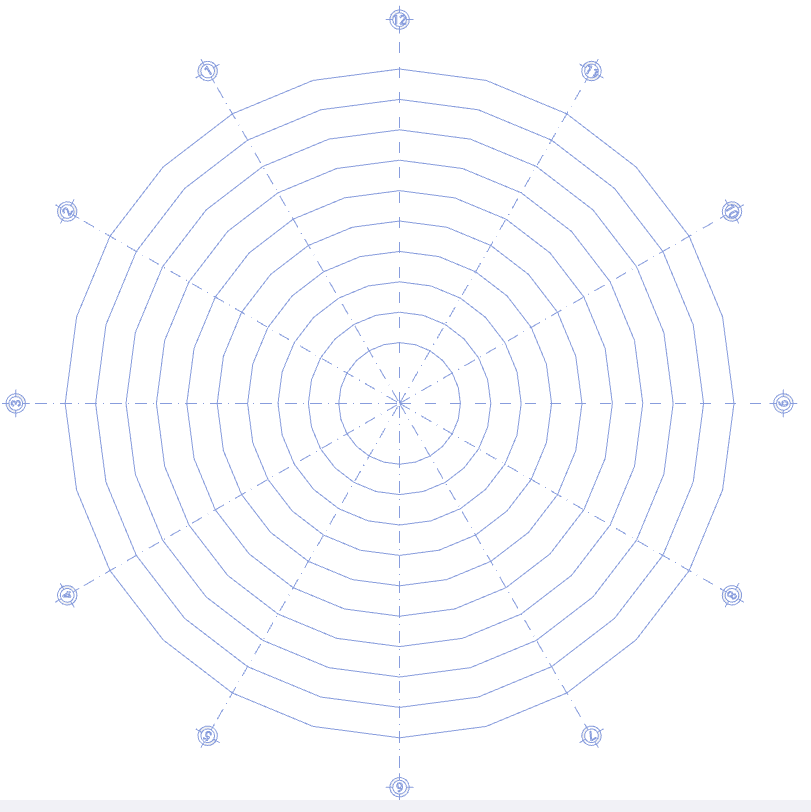

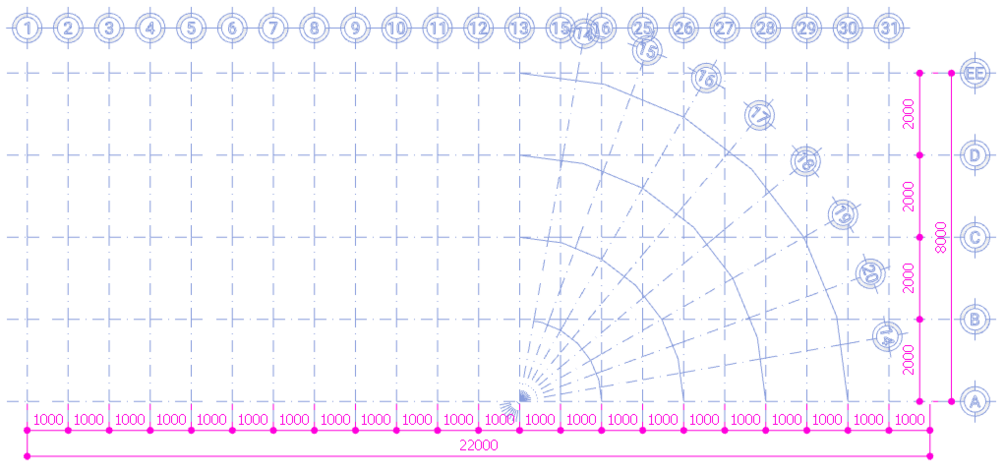

  The plugin supports square grids, rectangular grids, and radial grids with evenly divided angles.
• Accurate Export:
  The generated grid system is optimized for exporting to CAD software or for print-ready drawings.

3. Benefits of Using the Plugin

• Time-saving: No need to manually draw individual grid lines—complete your grid system in seconds.
• High Accuracy: The plugin ensures precise calculations for axis spacing and positions.
• Enhanced Professionalism: Grid systems are created to meet standards, making your drawings look more professional and easier to interpret.
• Flexible Integration: Seamlessly works with other plugins and suits a variety of design styles.

Plugin dành cho SketchUp:

Lưu ý: Để có thể tùy chỉnh kiểu kích thước, bạn cần cài đặt G&G Dimension (không cần giấy phép)

1. Tổng quan

Plugin Tạo Lưới Trục là một công cụ mạnh mẽ và tiện lợi dành cho các kiến trúc sư, kỹ sư và nhà thiết kế làm việc trên SketchUp. Plugin này giúp bạn dễ dàng tạo ra hệ thống lưới trục chuyên nghiệp, hỗ trợ thiết kế, bố trí không gian, và thể hiện bản vẽ kỹ thuật chính xác theo tiêu chuẩn xây dựng.

2. Tính năng nổi bật

• Tạo lưới trục nhanh chóng:
  Với chỉ vài cú nhấp chuột, plugin cho phép bạn tạo hệ thống lưới trục dạng chữ nhật hoặc hướng tâm, với khả năng tùy chỉnh số lượng trục, khoảng cách giữa các trục, và định dạng ký hiệu.
• Ký hiệu trục tự động:
  Các trục sẽ được tự động đánh số hoặc đặt tên (A, B, C...) theo thứ tự, đảm bảo tính đồng nhất trong bản vẽ.
• Tùy chỉnh dễ dàng:
  Bạn có thể thay đổi kích thước, kiểu dáng, hoặc vị trí lưới ngay trong quá trình thiết kế mà không cần chỉnh sửa thủ công từng thành phần.
• Hỗ trợ đa dạng loại lưới:
  Plugin hỗ trợ cả lưới hình vuông, hình chữ nhật, và lưới hướng tâm với các góc chia đều.
• Xuất bản vẽ chính xác:
  Lưới trục được tạo ra phù hợp để xuất sang các phần mềm CAD hoặc in ấn bản vẽ.

3. Lợi ích khi sử dụng

• Tiết kiệm thời gian: Không cần vẽ từng đường lưới thủ công, bạn có thể hoàn thành lưới trục chỉ trong vài giây.
• Độ chính xác cao: Plugin đảm bảo tính toán chính xác khoảng cách giữa các trục và vị trí.
• Tăng tính chuyên nghiệp: Các lưới trục được tạo theo tiêu chuẩn giúp bản vẽ của bạn trông chuyên nghiệp và dễ hiểu hơn.
• Tích hợp linh hoạt: Hoạt động mượt mà với các plugin khác và phù hợp với nhiều phong cách thiết kế.

Product by G&G Studio
